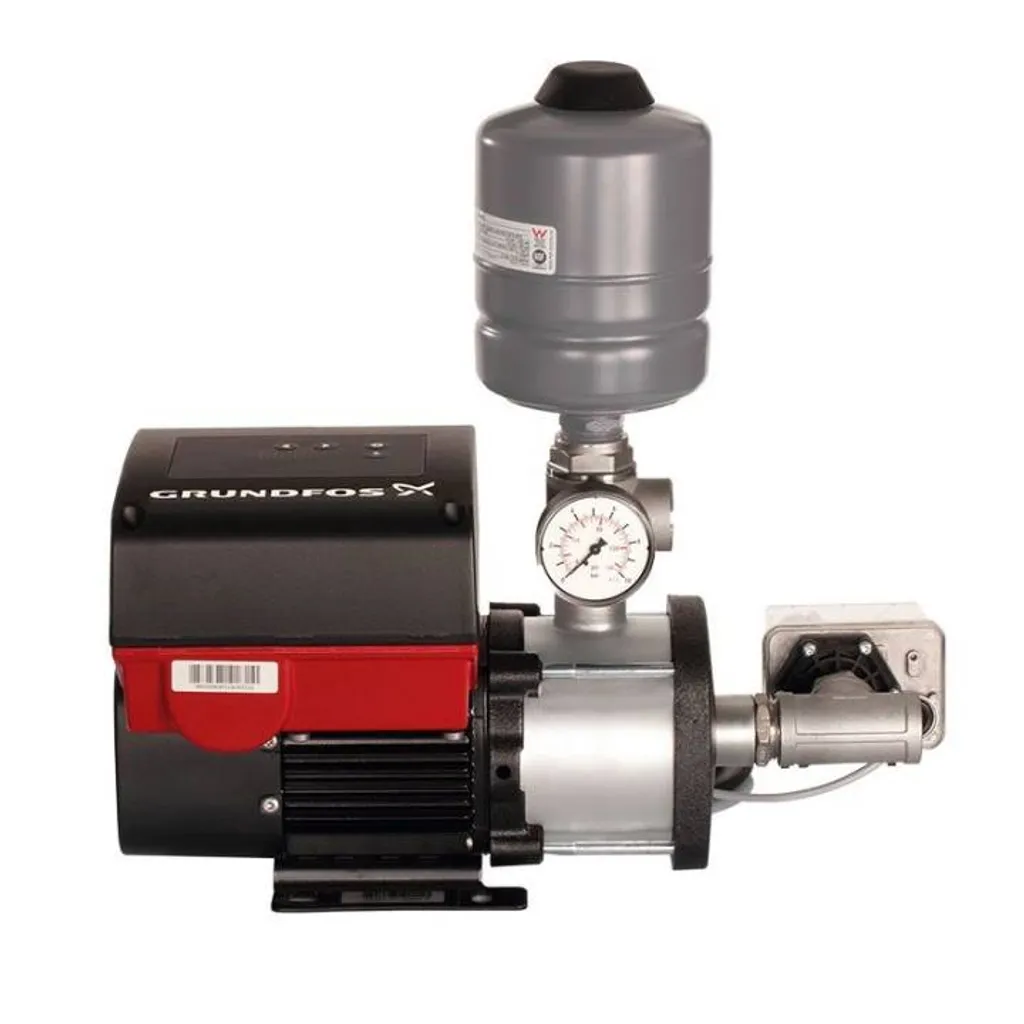

Grundfos Hydro Mono CMBE 3-62 AVBE Trinkwasservariante

Kompakte drehzahlgeregelte Einzelpumpendruckerhöhungsanlage von Grundfos

Drehzahlvariable kompakte Einzelpumpendruckerhöhungsanlage

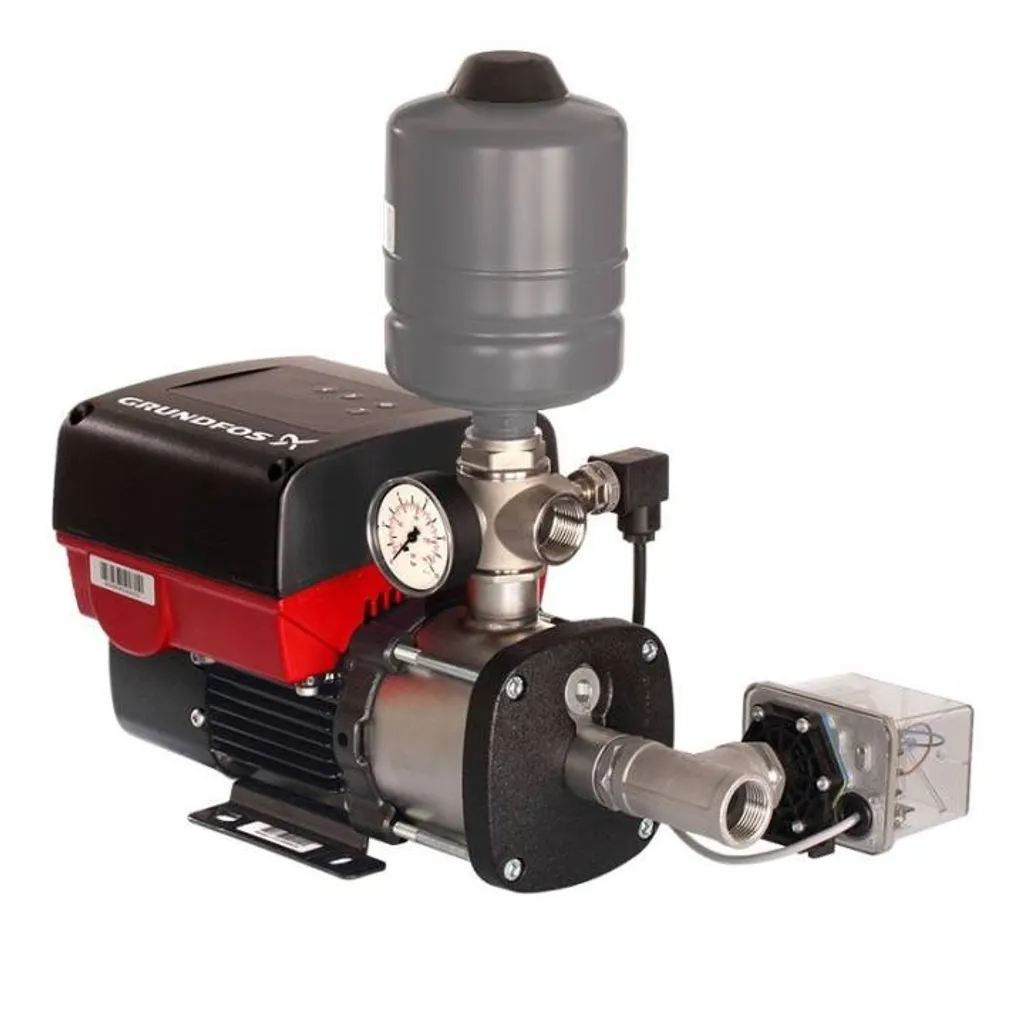

Grundfos Hydro Mono CMBE sind drehzahlgeregelte, vollautomatische Einzelpumpen-Druckerhöhungsanlagen mit waagerechter, normalsaugender Industriekreiselpumpe CME-I. Alle Komponenten die mit dem zu fördernden Medium in Kontakt kommen sind in Edelstahl 1.4301 gefertigt. Trotz variierender Entnahmemenge an den Zapfstellen bleibt der Druck mit Hilfe der Konstantdruckregulung gleich. Die Hydro Mono CMBE besitzt eine integrierte Trockenlaufschutzüberwachung über das abgespeicherte Pumpenkennfeld im Motor, so dass auf externe Überwachungseinrichtungen verzichtet werden kann. Im Falle eines detektierten Trockenlaufs, signalisiert die Pumpe über die rote LED am Motor einen Trockenlauf, und unternimmt automatisch mehrere Anlaufversuche (3 x im Abstand von einer Minute, 16 x innerhalb von 5 Minuten und dann alle 24 Stunden).



Mechanische Ausstattung:

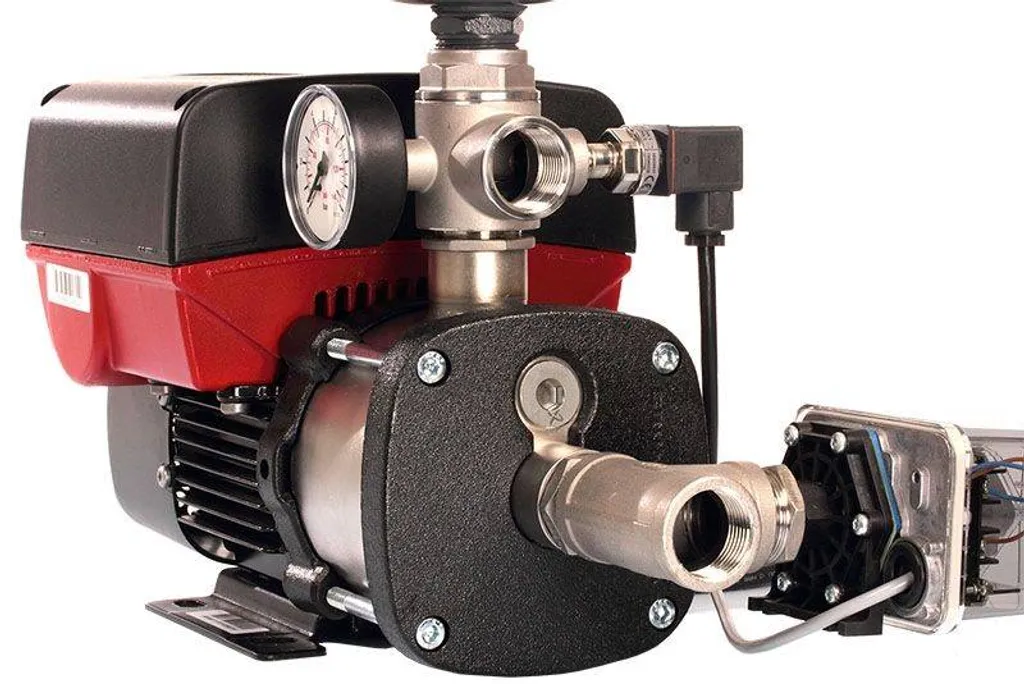

• Horizontale, normalsaugende, mehrstufige Industriekreiselpumpe vom Typ CME-I mit Edelstahlhydraulik (1.4301)
• Drehzahlgeregelter Permanentmagnetmotor mit hohem Wirkungsgrad(eta>=IE4)
• 5-Wege Edelstahlverteiler (1.4408) mit integriertem Rückflussverhinderer

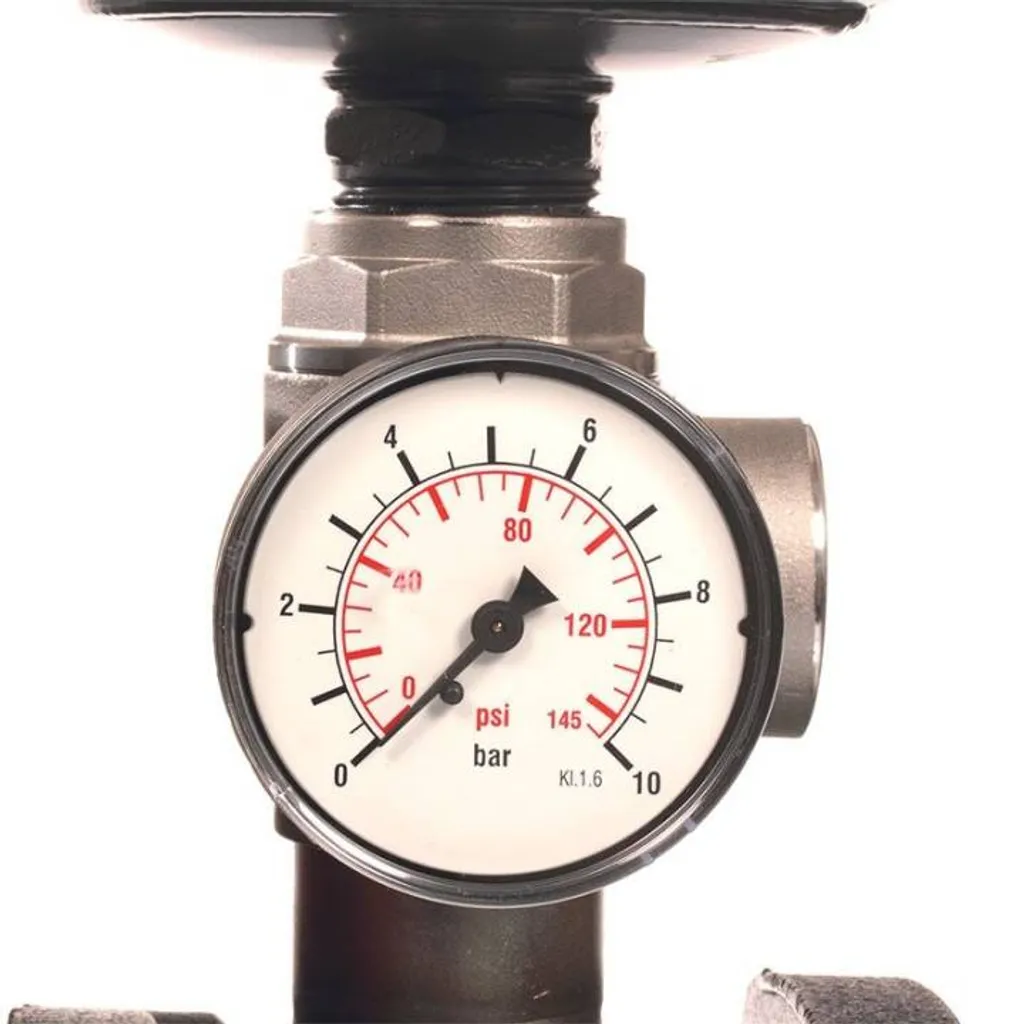

• Gedämpftes Manometer

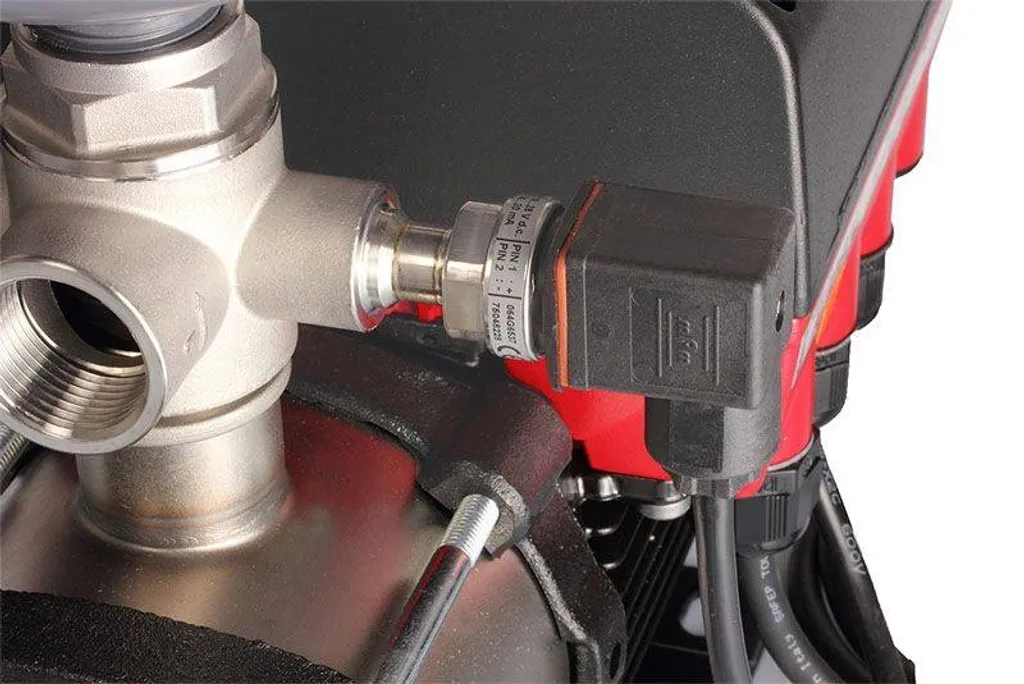

• Drucksensor (0-10 bar)

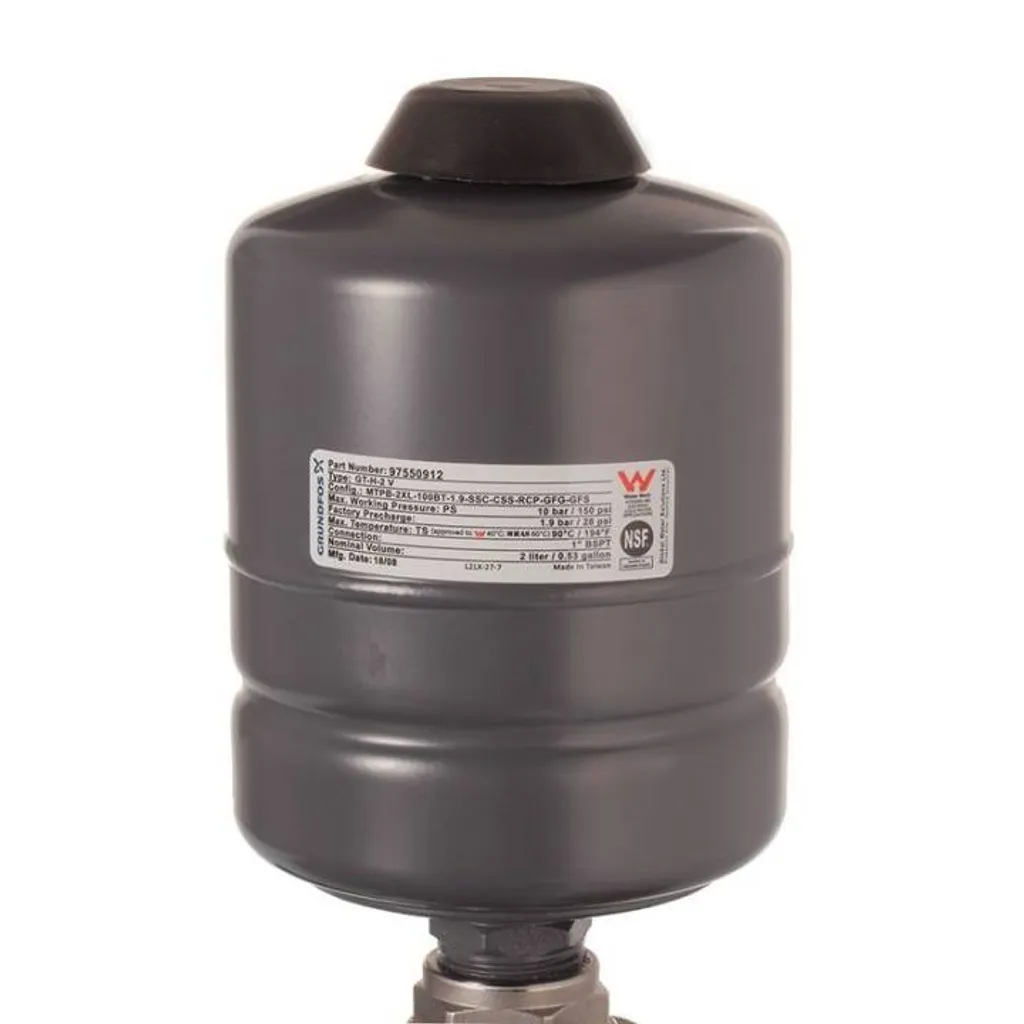

• Trinkwasserzugelassenes 2l Vollmembranausdehnungsgefäß mit Edelstahlanschluss, PN 10



Die Trinkwasservariante verfügt zusätzlich über:

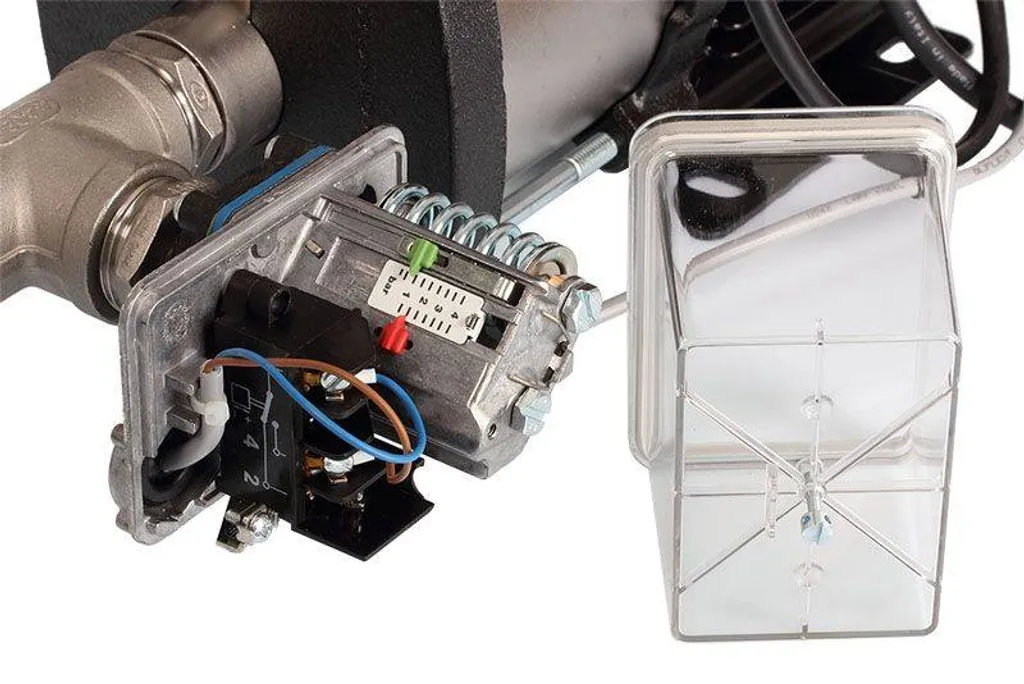

• Saugseitiges Edelstahl-T Stück mit seitlich angebrachtem Druckschalter zur Wassermangelüberwachung gemäß DIN 1988-500 (Standardeinstellung 1 bar)



Elektrische Ausstattung:

• Mit integrierter softwareseitiger Trockenlaufschutzüberwachung und Neustartversuchen

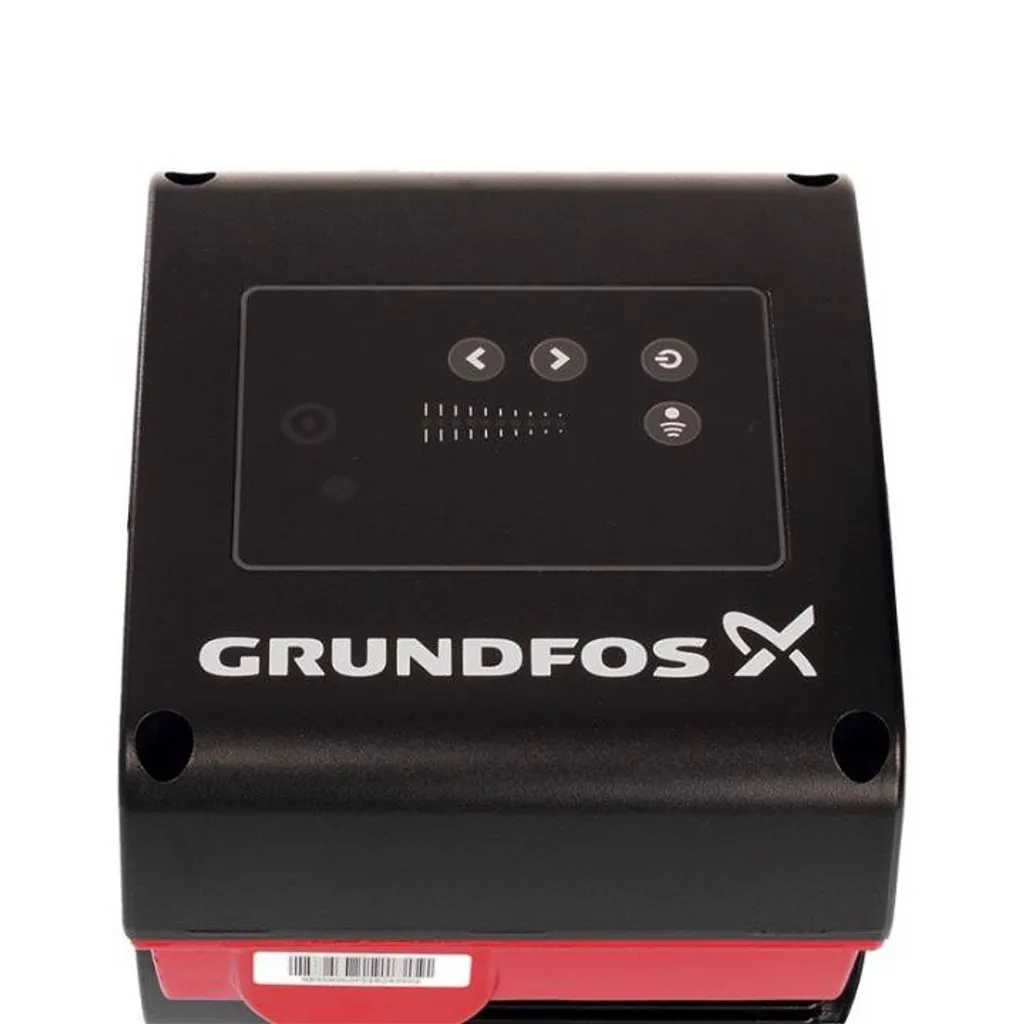

• Bediendisplay am Motor mit Tasten für Sollwertverstellung, Alarmquittierung, Anlage Ein/Aus
• Integrierte Motorstillstandsheizung (Grundfos GO)



Steuerung:

• Software für die Konstantdruckregelung im Motor integriert
• Solldruck wird elektronisch durch Drehzahländerung der Pumpe konstant gehalten
• Elektronischer Sanftanlauf der Pumpe zur Vermeidung von Wasserschlägen im Netz
• Ein/Aus-Taste am Bedienfeld des Frequenzumformers
• Bei kleinen Verbrauchsanforderungen schaltet die Pumpe automatisch in den EIN/AUS-Betrieb
• Begrenzung des Betriebsbereiches (Grundfos GO)
• Sollwertbeeinflussung durch zweiten Analogwert (Grundfos GO)
• Verlangsamte Füllung von leeren Rohrleitungssystemen zum Schutz vor Druckschlägen (Grundfos GO)
• Grenzwertüberwachung des freien Analogeingangs (z.B. Trinkwassertemperatur) mit Aktivierung von Ausgangsrelais oder Pumpenzustandsänderung (Grundfos GO)
• Einstellbare Rampenzeiten zur langsamen Sollwertveränderung (Grundfos GO)



Meldungen und Anzeige:

• Anzeige des Solldruckes durch LED-Zeile am Bedienfeld des Frequenzumformers
• 2 potentialfreie Wechselrelais für Alarm und Warnung (Parametrierung via Grundfos Go)
• Grundfos LED Eye zur visuellen Anzeige des Pumpenstatus
• Möglichkeit der Feldbusanbindung mittels optionalen CIM-Steckkarten
• Detaillierte Echtzeit-Statuswerte und detaillierte Klartextmeldungen mit Grundfos GO (Zubehör)
• Abspeichern/Versenden der Pumpeneinstellungen mit Grundfos GO (Zubehör)



Ein-/Ausgänge:

• 2 (1 verfügbar) Analogeingänge für Sensoren mit 0/4-20 mA; 0-10 V; 0,5-3,5 V (Grundfos Sensoren); 0-5 V (Potentiometer zur Sollwertfernverstellung)
• 2 (1 verfügbar) Digitaleingänge oder 1 Ausgang (+24 V) für Zustandsmeldungen, konfigurierbar
• 2 potentialfreie Ausgangsrelais (Wechsler)
• +5 V/+24 V Spannungsversorgung für Grundfos Sensoren oder Potentiometer
• 1 Steckplatz für CIM-Feldbussteckkarten



Grundfos GO App bei









Vergleich Grundfos Hydro Mono

	Grundfos Hydro Mono CMBE 1-44 AVBE	Grundfos Hydro Mono CMBE 3-62 AVBE
Anzahl der Laufräder	3	4
Motorbemessungsleistung	0,55 kW	1,1 kW
Stromaufnahme max.	3,45 – 2,90 A	6,70 – 5,60 A
Wirkungsgradklasse	IE5 (Ultra Premium)	IE4 (Super Premium)
Nettogewicht	18,1 kg	31,2 kg
