48V MPPT Windgenerator Controller Windturbinen Generator IP67 Wasserdicht Laderegler Regler

Paketliste:
1 x Controller

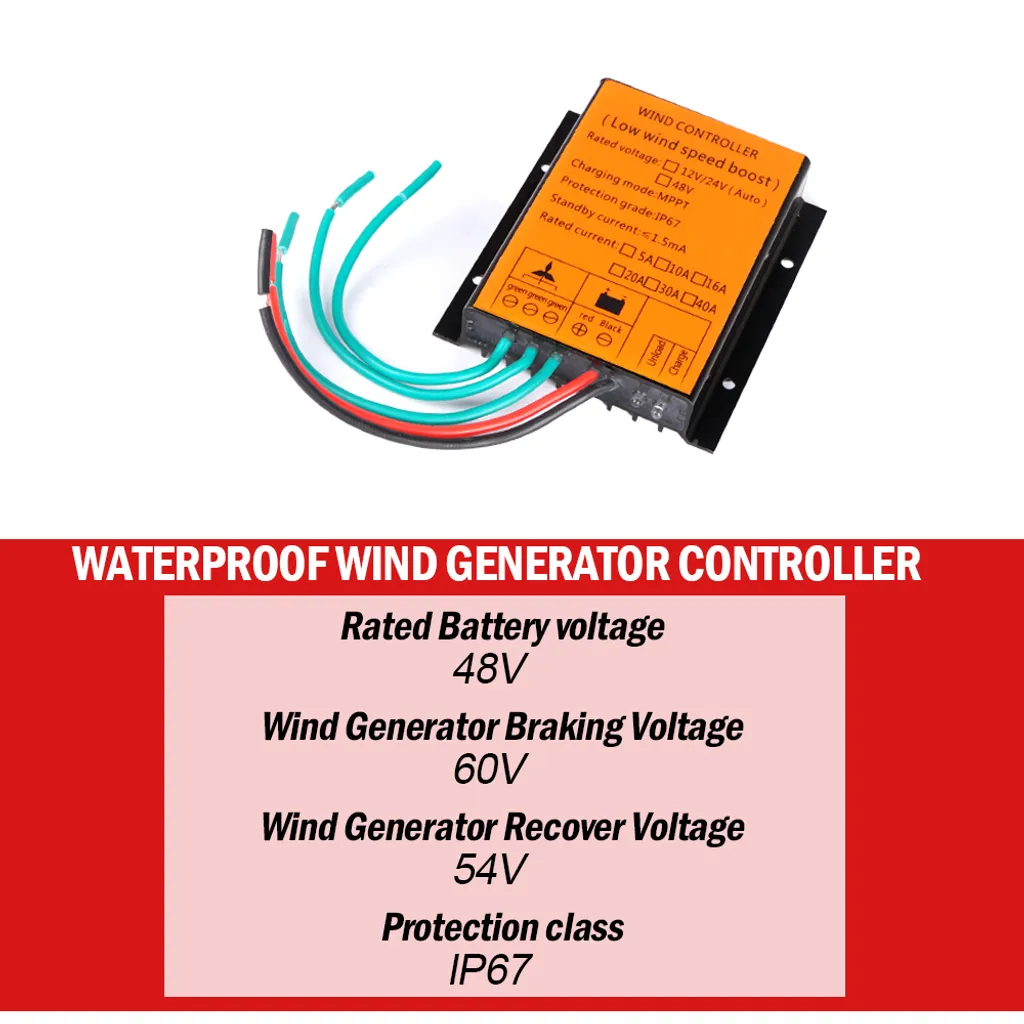

Spezifikation:
Batterienennspannung: 48V
Bremsspannung Windgenerator: 60V
Windgenerator-Wiederherstellungsspannung: 54 V
Schutzklasse: IP67

Vorsichtsmaßnahmen:
1. Stellen Sie sicher, dass die Ausgangsspannung der Windkraftanlage mit der Nennspannung der Batterie übereinstimmt.
2. Verdrahten Sie in der folgenden Reihenfolge, verbinden Sie zuerst die positiven und negativen Pole der Batterie und schließen Sie dann den dreiphasigen Spannungsausgang des Lüfters an.
3. Bitte schließen Sie die Batterie und die Windturbinen gemäß den Anweisungen sorgfältig an die Steuerung an. Das Anschließen der umgekehrten Polarität oder der falschen Position führt zu einem abnormalen Betrieb des Systems und kann sogar zu Schäden an den Systemkomponenten führen.
4. Obwohl der Controller Schutzmaßnahmen gegen verschiedene mögliche Unfälle getroffen hat, wird dringend empfohlen, dass Benutzer sich strikt an die Betriebsverfahren halten, um Schäden an Akku und Controller zu vermeiden.

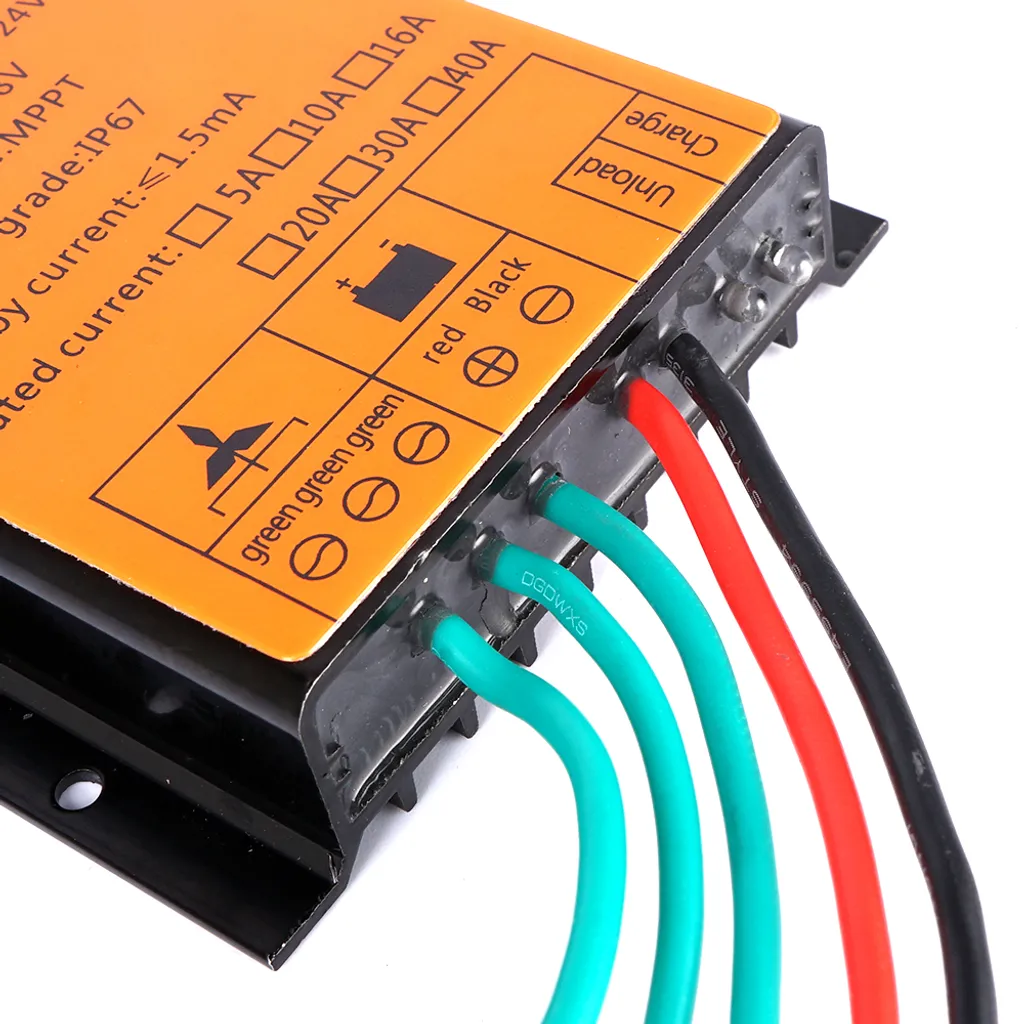

Verdrahtung:
1. Verbinden Sie „+“ und „-“ der Batterie mit den Plus- und Minuspolen der Batterie des Controllers.
2. Schließen Sie die dreiphasige Ausgangsspannung der Windturbinen an die dreiphasige Eingangsklemme des Controller-Lüfters an.
3. Wenn eine manuelle Bremse erforderlich ist, schließen Sie den roten dünnen Draht an der positiven Batterie kurz, dh schließen Sie die manuelle Bremsfunktion ab. Um diese Funktion abzubrechen, trennen Sie einfach das dünne rote Kabel.

Indikatorstatus:
– Wenn die grüne Stromanzeige (BATTERY) des Controllers leuchtet, zeigt dies an, dass die Batterie richtig angeschlossen ist.
– Wenn die grüne Lüfterzugriffsanzeige (WIND) des Controllers blinkt, zeigt dies an, dass die Windturbinen angeschlossen sind. Die Geschwindigkeit des Blinkens spiegelt die Drehzahl des Lüfters wider.
– Wenn die rote Anzeige (BRAKE) des Controllers leuchtet, ist die Batterie vollständig geladen, die Windturbinen werden automatisch gebremst oder die Bremse wird aufgrund des Überstromschutzes automatisch aktiviert.
